Lieu d'origine: | Continent de la Chine |
Nom de marque: | Jetacon |
Certification: | CE |
Numéro de modèle: | LB02G |
Quantité de commande min: | 2 morceaux |
---|---|
Prix: | US $29.99 / Piece |
Détails d'emballage: | carton standard d'exportation |
Délai de livraison: | 5-7 jours |
Conditions de paiement: | T/T, L/C, Paypal, Payoneer |
Capacité d'approvisionnement: | 500pcs/par jour |
Couleur: | Noir | Connecteur A: | TB que l'on peut brancher |
---|

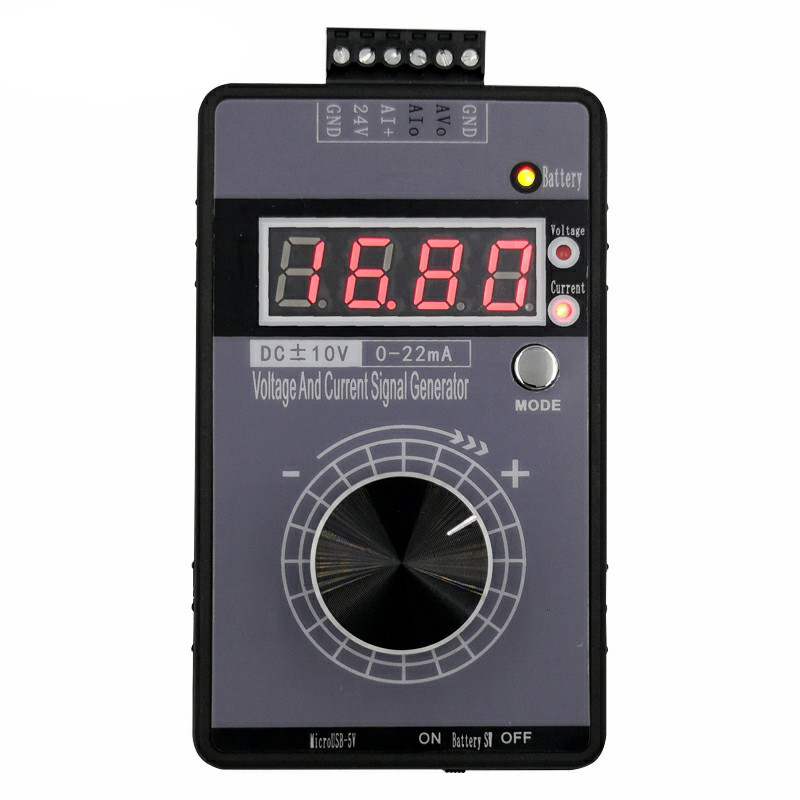

Précision 4-20mA réglable 0-5V 0-10V -10V de nouvelle version au générateur de signaux passif de source de 10V 0-22mA
Chaîne de sortie maximum : -10V maximal à 10V,
passif de 2/3/4-wire 0-22mA et signal de source.
La sortie de tension peut être exactement 0.00V
1. Indicateurs techniques
1,1 trois modes d'alimentation d'énergie, utilisant le chargeur de téléphone portable ou le 24V externe peuvent charger/travail ;
1.1.1 externe cosse énergie alimentation DC15-30V 1W (sans) de remplissage/4W (remplissage) ;
1.1.2 externe MicroUSB-5V actuel 0.2a (aucun) de charge/0.8A (charge) ;
1.1.3 (facultatif) la batterie au lithium 3.7V intégrée (1000mah), le courant de remplissage maximum est 0.6A, généralement, il prend plus de 4 heures entièrement à la charge. Elle peut être employée pendant 1-5 heures ;
1,2 la sortie de tension est le ± réglable 10V, erreur<0>
1,3 la sortie actuelle est 0-22ma réglable, erreur<0>
environnement de travail 1,4 : 0-40 ℃, hygrométrie < 80="">

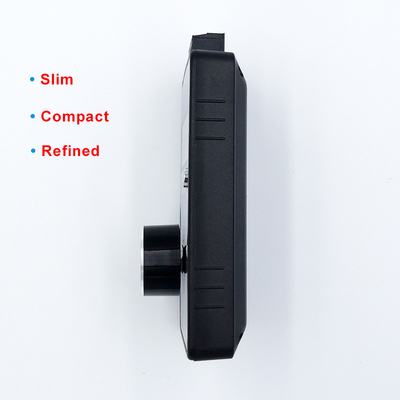

1,5 taille (cm) : Shell=100x60x20, la prise 9cm saillants, le 15cm knobprotruding

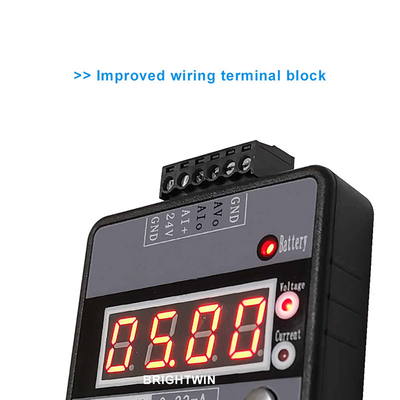

2. Diagramme de câblage
2,1 sortie de signal de tension : 5-AVO 6-GND
2,2 mode actif commun de sortie actuelle : Notre sortie 4-AIO 6-GND correspond à PLC I + I - !
2,3 mode passif actuel : Le PIN 3-AI+ est extérieurement relié à 24V+, et alors à sortie de 4-AIO pour commander le courant 24V externe. Notre mètre est équivalent à une résistance réglable ; Par conséquent, ce s'appelle le mode passif.
3. Utilisation :
3,1 panneau d'opération et instructions d'opération
